隨著電子設備越來越復雜化，熱量的傳導路徑一般都會變長，熱量從發熱器件傳導至散熱器不可避免地會經過各種界面，并在界面上產生接觸熱阻。

熱界面材料處的熱阻最大，同時較高的接觸熱阻也會導致電子設備溫度升高，影響其使用壽命及可靠性。因此，熱界面材料（Thermal Interface Materials,TIMs）對于電子設備散熱來說是極為重要的。

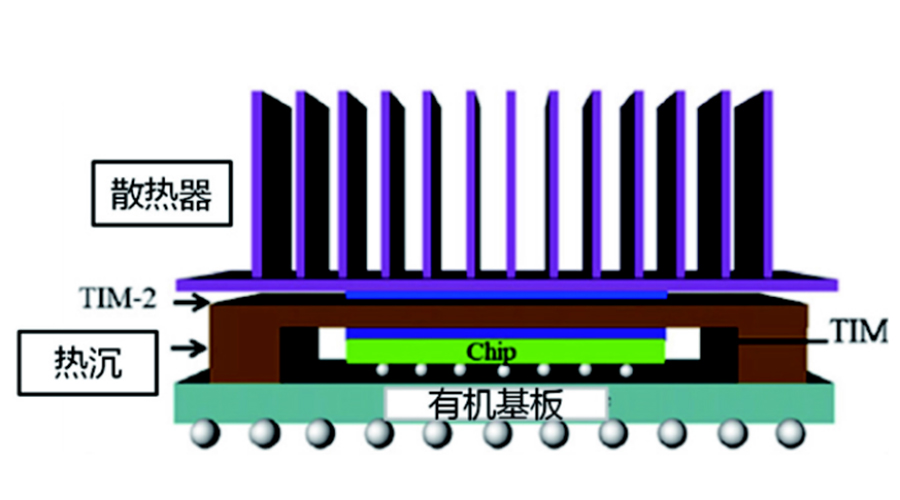

熱界面材料示意圖，圖片來自網絡

目前市場上可以找到多種TIMs，形其物理式包括黏性脂、軟性固體、凝膠體等。在對器件進行熱界面材料設計時，需要考慮熱界面材料的壓縮率和導熱性能，器件高度和最大允用壓強等因素。

功率器件的核心組件就是芯片，假設在芯片制作之初，就將散熱功能置于芯片本身，不僅會簡化后續的增加熱界面材料的過程，也會因?yàn)門IMs的厚度變薄，與晶圓貼合度更好，進而使功率器件的體積進一步縮小，滿足電子產品不斷微型化、復雜化的趨勢。

一種新的TIM填料

新一代基于聚合物的TIM使用氮化硼納米 (BNNT) 填料來增強導熱性。BNNT是六方氮化硼 (h-BN) 的三維結晶形式，也稱為白色石墨烯。BNNT的厚度從一個到幾個原子層不等。它具有與其全碳模擬石墨烯相似的幾何形狀，但具有一些非常不同的特性。例如，石墨烯具有高導電性，而BN納米是電絕緣體。

BNNano氮化硼納米管可作為填料用于新一代TIM，圖片來自網絡

大連義邦引入的BNNano氮化硼納米管（BNNT），有著2400w/m.k的導熱率，超強的機械性能，同時在空氣中的熱穩定性高達900攝氏度。將氮化硼納米管粉末與水溶性的化學物質混合在一起，涂覆于晶圓片的背面，不僅實現了比普通TIMs更好的散熱效果，并且具有比TIMs具有更好貼合度。使芯片產生的熱量更迅速的散發出去，從而達到快速散熱的功能。

此外，因氮化硼納米管散熱涂層比傳統TIMs材料厚度更薄，從而也使電子器件的體積更小，滿足電子器件微型化的特點，且因其超高的導熱率和耐高溫性，也使器件能在高壓、高功率和高溫下運行，可以達到迅速散熱的功效。另外，氮化硼納米管具有的超強機械性能，也滿足了器件使用壓強的要求。

大連義邦BNNano氮化硼納米管

芯片產生的熱量通過熱界面材料散發后，還需要通過封裝層和散熱器散發出去，這些包裹芯片的材料多為聚合物，原因是聚合物具有優異的機械性能，能夠很好的保護芯片，但是它們的導熱性能非常差，聚合物材料本體固有導熱率較低，約為0.2Wm-1K-1，當把氮化硼納米管加入到聚合物中，會提升聚合物導熱性能10倍以上。

綜上，氮化硼納米管因?yàn)槠涑叩膶?dǎo)熱性能、耐高溫性和機械性能，更加適合在高溫、高壓和高功率的航空航天領域電子產品的應用。
